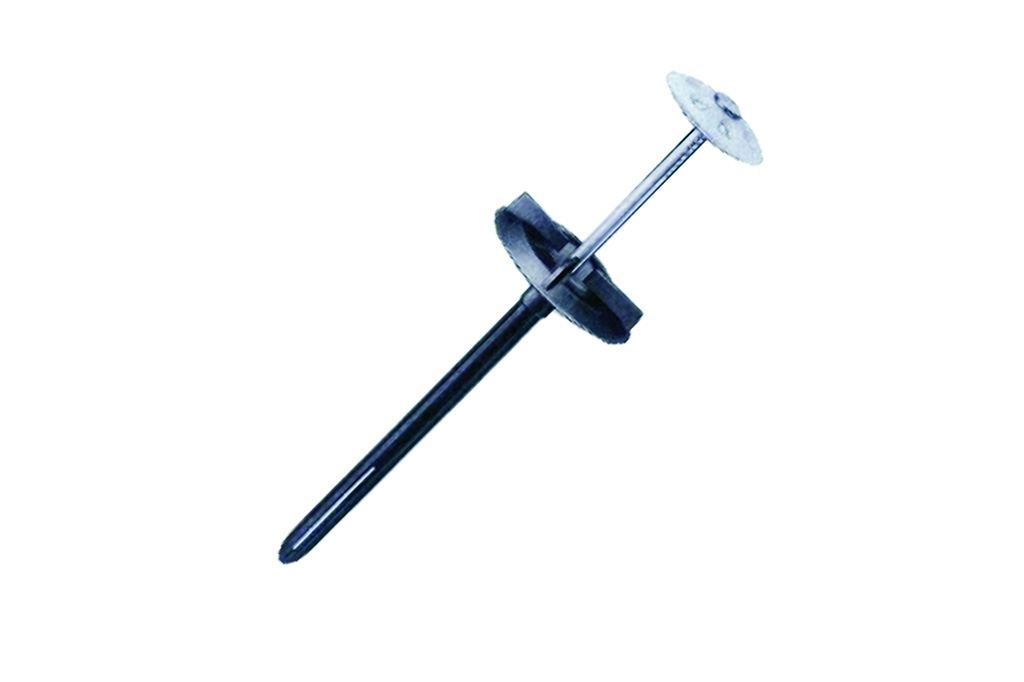

Befestigungsdübel für Armanet mit Auflageteller AD
| Länge | Aufbaudicke | Verpackungseinheit | Bedarf/m² | Art.-Nr. | |
|---|---|---|---|---|---|
| 55 mm | 20 mm | 250 Stück | 9 Stück | 04 020 055 | |
| 75 mm | 40 mm | 250 Stück | 9 Stück | 04 020 075 | |
| 95 mm | 60 mm | 250 Stück | 9 Stück | 04 020 095 | |
| 115 mm | 80 mm | 250 Stück | 9 Stück | 04 020 115 | |
| 135 mm | 100 mm | 250 Stück | 9 Stück | 04 020 135 | |
| 155 mm | 120 mm | 250 Stück | 9 Stück | 04 020 155 | |
| 175 mm | 140 mm | 250 Stück | 9 Stück | 04 020 175 |
Produktbeschreibung:
Die Dübelhülse und die Scheibe sind aus Polyamid der Spreiznagel aus verzinktem Stahl oder Edelstahl. Beide Halteteller sind gelocht,
einmal ∅ 50 mm mit 7 mm Abstand und einmal ∅ 36 mm, Schaft ∅ 8 mm, Spreizzone 50 mm.
Einbau:
- Bohrloch ∅ 8 mm
- Bohrlochtiefe min. 45 mm/max. 60 mm
- Dübelhülse ohne Spezialnagel einsetzen
- Armierungsgewebe Armanet mit Spezialnagel und Haltescheibe ∅ 36 mm befestigen
- Bedarf: 9 Stück/m2
Anwendungsbereich:

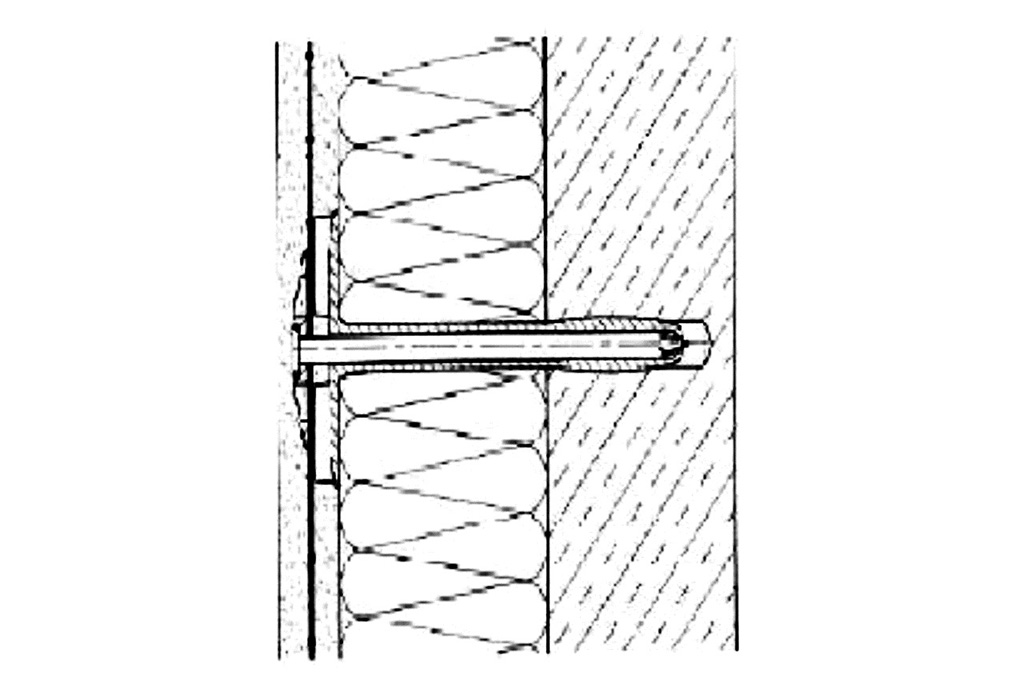

Dieser Fassadendübel ist geeignet zum mechanischen Befestigen von Dämmplatten bei der Sanierung von Putzfassaden.
Bei dem Fassadendübel kann ein Armierungsgewebe mit 7 mm Abstand von der Dämmung oder dem Untergrund angebracht werden,
so dass die Putzschale zusätzlich gesichert ist.
Bei der Bestimmung der Dübellänge ist zu berücksichtigen, dass bei Sanierung von alten Putzen die Putzschicht nicht als tragender Untergrund angesehen wird.
Edelstahl auf Anfrage!

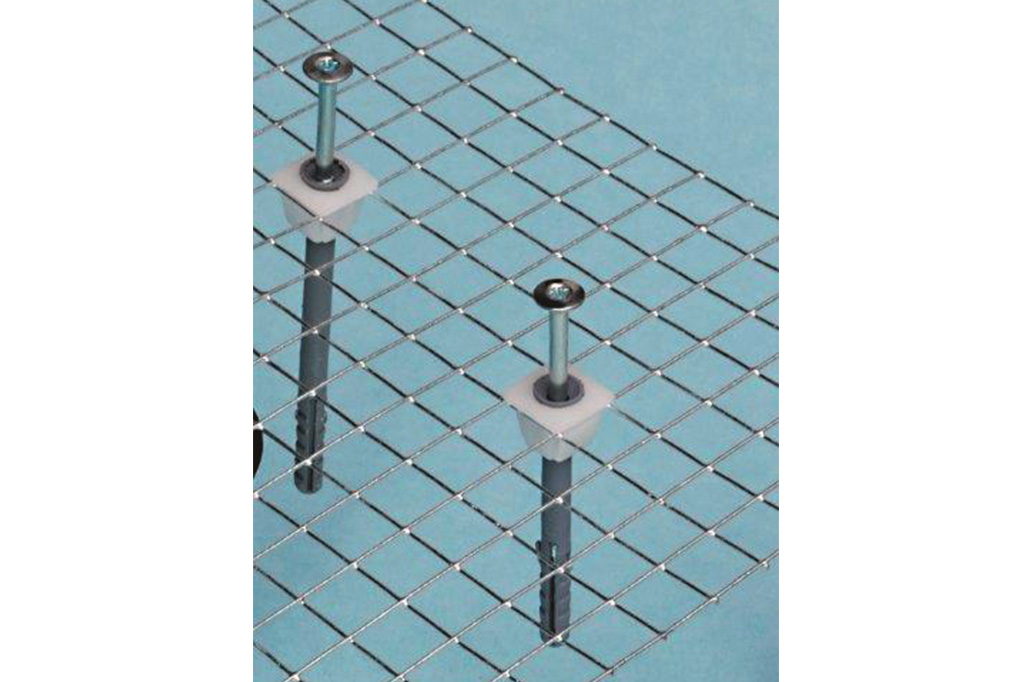

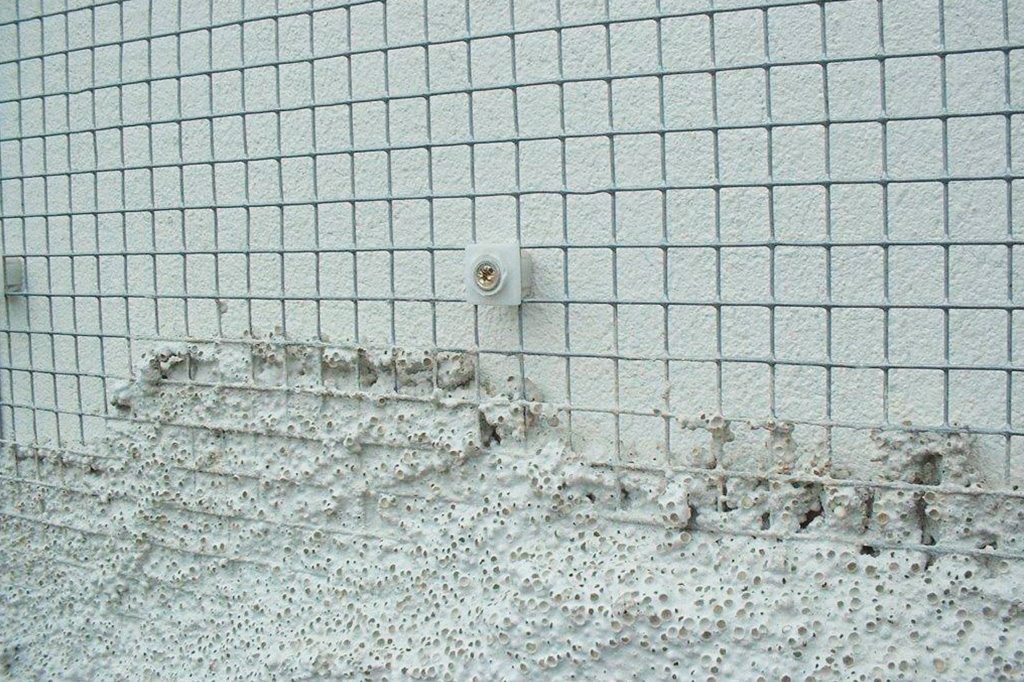

Befestigungen und Abstandshalter für Armanet 12,7 x 12,7 mm
| Typ | Abmessung | Verpackungseinheit | Bedarf/m² | Art.-Nr. | |
|---|---|---|---|---|---|
| AB Abstandshalter ohne Schlagdübel | 250 Stück | 9 Stück | 04 021 000 | ||
| AB 60 Abstandshalter inkl. Schlagdübel (mit Bohrerlehre 6 mm) | 60 mm | 250 Stück | 9 Stück | 04 021 060 | |
| AB 80 Abstandshalter inkl. Schlagdübel (mit Bohrerlehre 8 mm) | 80 mm | 250 Stück | 9 Stück | 04 021 080 |
Bedarf: 9 Stück/m²

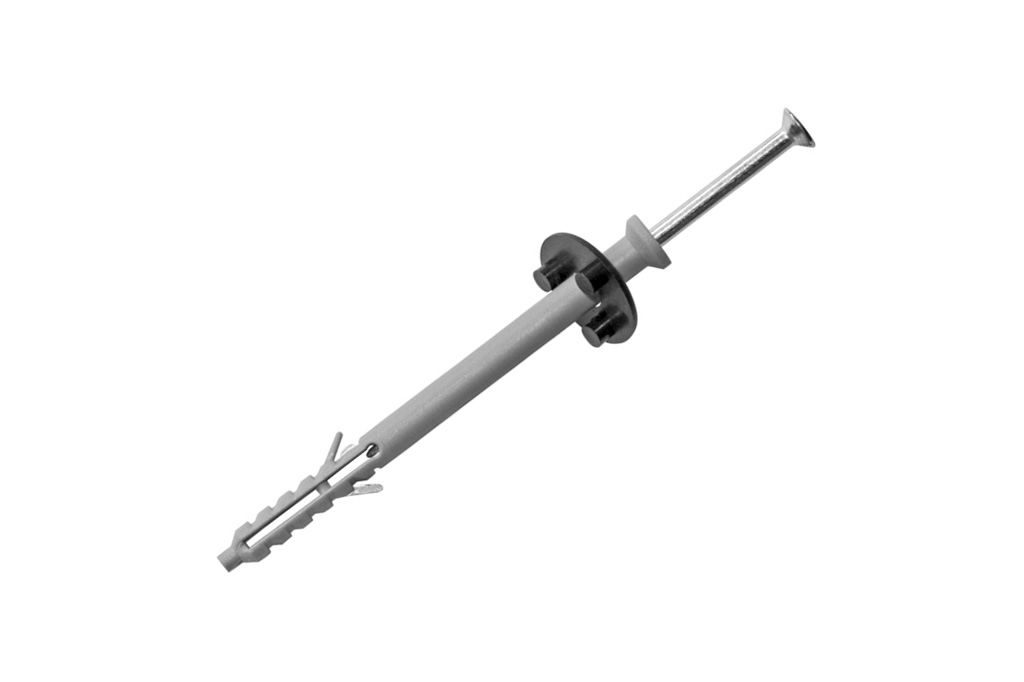

Befestigungsdübel für Distanet mit Auflageteller DB
| Abmessung | Verpackungseinheit | Bedarf/m² | Art.-Nr. | |
|---|---|---|---|---|
| 60 mm | 250 Stück | 9 Stück | 04 025 060 | |
| 80 mm | 250 Stück | 9 Stück | 04 025 080 |
Bedarf: 9 Stück/m²

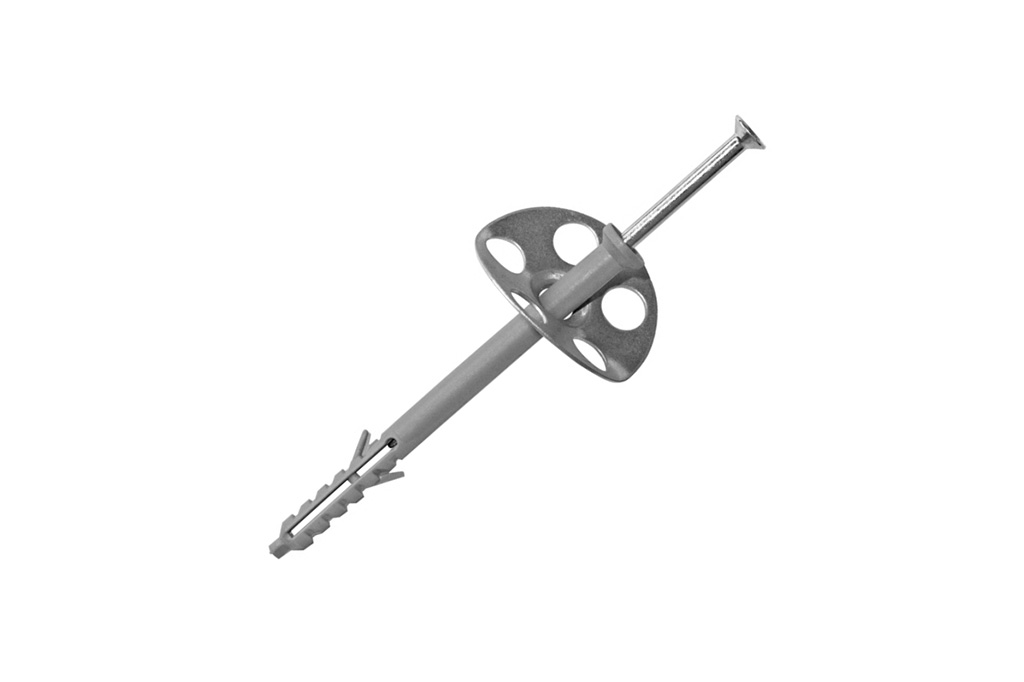

Befestigungsdübel für Welnet mit Auflageteller WB
| Abmessung | Verpackungseinheit | Bedarf/m² | Art.-Nr. | |
|---|---|---|---|---|
| 60 mm | 250 Stück | 9 Stück | 04 030 060 | |
| 80 mm | 250 Stück | 9 Stück | 04 030 080 | |
| Befestigungsscheibe | 250 Stück | 9 Stück | 04 030 085 |
Bedarf: 9 Stück/m²
